Диагностика (Troubleshooting) выбора пути (Path Selection) в BGP

Создана 07.09.2026
Отредактирована 07.09.2026
«В отличие от OSPF и EIGRP, BGP не учитывает bandwidth (пропускную способность) линка при выборе маршрута. Вместо этого BGP использует различные атрибуты (attributes) для определения наилучшего пути. При траблшутинге (troubleshooting) BGP-путей необходимо досконально знать все атрибуты, чтобы полностью понимать логику принятия решения BGP. Этот раздел описывает процесс выбора оптимального пути (BGP best path selection) в BGP. Также мы рассмотрим частные номера AS (private autonomous system numbers).»

Понимание процесса выбора наилучшего пути (Best Path Decision-Making Process)

В приведенном ниже списке представлен порядок, в котором BGP проверяет атрибуты (attributes) при определении наилучшего пути (best path):
  1. Предпочтение отдается пути с наибольшим весом (weight).
  2. Предпочтение отдается пути с наибольшим локальным предпочтением (local preference).
  3. Предпочтение отдается пути, инициированному (originated) локальным маршрутизатором.
  4. Предпочтение отдается пути с самым коротким списком AS (autonomous system path).
  5. Предпочтение отдается пути с наименьшим кодом источника (origin code).
  6. Предпочтение отдается пути с наименьшим MED (multi-exit discriminator / metric).
  7. Предпочтение отдается внешнему (external) пути перед внутренним (internal).
  8. Предпочтение отдается пути через ближайшего IGP-соседа (closest IGP neighbor).
  9. Для eBGP-путей предпочтение отдается самому старому (oldest) маршруту.
  10. Предпочтение отдается пути с наименьшим идентификатором BGP-соседа (neighbor BGP RID).
  11. Предпочтение отдается пути с наименьшим IP-адресом соседа (neighbor IP address).
При изучении процесса выбора наилучшего пути в BGP (BGP best path decision-making process) обращайтесь к Рисунку 1и к выводу команды show bgp ipv4 unicast 10.1.1.0, выполненной на маршрутизаторе R5 в Примере 1.»

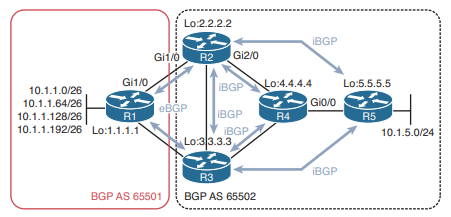

Рис. 1. Понимание топологии процесса выбора наилучшего пути в BGP
Пример 1. Проверка BGP-таблицы на маршрутизаторе R5 для сети 10.1.1.0
R5# show bgp ipv4 unicast 10.1.1.0
 BGP routing table entry for 10.1.1.0/26, version 46
 Paths: (2 available, best #1, table default)
   Not advertised to any peer
   Refresh Epoch 4
   65501
     2.2.2.2 (metric 131072) from 2.2.2.2 (2.2.2.2)
       Origin IGP, metric 0, localpref 100, valid, internal, best
       rx pathid: 0, tx pathid: 0x0
   Refresh Epoch 1
   65501
     3.3.3.3 (metric 131072) from 3.3.3.3 (3.3.3.3)
       Origin IGP, metric 0, localpref 100, valid, internal
       rx pathid: 0, tx pathid: 0
Как только BGP находит совпадение (match), он останавливается и использует этот атрибут (attribute) как причину выбора пути (path) в качестве наилучшего (best). Дальнейший анализ не выполняется. Кроме того, если IP-адрес следующего шлюза (next-hop) недоступен (unreachable), маршрутизатор даже не запускает этот процесс, поскольку считает следующий шлюз (next-hop) недостижимым:
  1. BGP сначала проверяет вес (weight). Чем выше, тем лучше. В Примере 18-40 вес (weight) не указан, поскольку оба пути используют значение по умолчанию (default) — 0. Следовательно, вес (weight) совпадает (tied), и проверяется следующий атрибут.
  2. Далее проверяется локальное предпочтение (local preference). Чем выше, тем лучше. В Примере 18-40 локальное предпочтение (localpref) для обоих путей равно 100 (значение по умолчанию). Следовательно, локальное предпочтение (local preference) совпадает, и проверяется следующий атрибут.
  3. Маршрутизатор проверяет, сгенерировал ли он этот BGP-маршрут (has a next hop of 0.0.0.0). Если да, такой маршрут имеет приоритет. В Примере 18-40 следующие шлюзы (next hops) — 2.2.2.2 и 3.3.3.3 (в левой части вывода). Следовательно, R5 не генерировал ни один из этих маршрутов, и проверяется следующий атрибут.
  4. Далее проверяется список автономных систем (autonomous system path). Предпочтение отдается самому короткому пути (shortest path). В Примере 18-40 список AS (autonomous system path) для обоих путей — 65501. Следовательно, список AS совпадает, и проверяется следующий атрибут.
  5. Далее проверяется код источника (origin code). IGP лучше, чем EGP, а EGP лучше, чем incomplete (неполный). Обратите внимание, что это не связано с iBGP и eBGP (это будет рассмотрено позже). IGP означает, что маршрут был сгенерирован с помощью команды network или summary-address, а incomplete — что маршрут был перераспределен (redistributed) в BGP. EGP означает, что маршрут был получен от EGP — предшественника BGP. В Примере 18-40 источник (origin) для обоих путей — IGP, а значит, будет проверен следующий атрибут.
  6. Затем проверяется MED (метрика). Чем меньше, тем лучше. В Примере 18-40 MED (metric) для обоих путей одинаков (0). Следовательно, необходимо проверить следующий атрибут.
  7. Теперь eBGP имеет приоритет над iBGP. В Примере 18-40 оба пути изучены через iBGP (internal). Следовательно, этот атрибут также совпадает, и необходимо проверить следующий.
  8. Теперь сравнивается IGP-путь к соседу (IGP path to the neighbor). В Примере 18-40 IGP-путь к 2.2.2.2 имеет метрику 131072, и IGP-путь к 3.3.3.3 также имеет метрику 131072. Они совпадают. Следовательно, необходимо проверить следующий атрибут.
  9. Если это eBGP-пути, проверяется возраст (age) маршрутов. В Примере 18-40 оба пути — iBGP. Поэтому мы пропускаем этот атрибут и переходим к следующему.
  10. Теперь сравниваются BGP RID (Router ID). Чем меньше, тем лучше. В Примере 18-40 сосед (neighbor) 2.2.2.2 имеет RID 2.2.2.2 (как показано в квадратных скобках), а сосед 3.3.3.3 имеет RID 3.3.3.3 (как показано в квадратных скобках). Какой RID меньше? 2.2.2.2. Следовательно, маршрут, предоставленный соседом с RID 2.2.2.2, считается наилучшим (best path). Если RID случайно совпадут, для разрешения (break the tie) используется IP-адрес соседа (neighbor IP address).
Теперь ваша очередь! Попробуйте выполнить следующее самостоятельно, а затем мы разберем это вместе. Обратитесь к Рисунку 2 и Примеру 2 и определите, какой атрибут R2 использует для выбора наилучшего пути (best path) к сети 10.1.1.128.»
Рис. 2. Практика на топологии процесса выбора наилучшего пути
Пример 2. Проверка BGP-таблицы на маршрутизаторе R5 для сети 10.1.1.0
R2# show bgp ipv4 unicast 10.1.1.128
 BGP routing table entry for 10.1.1.128/26, version 6
 Paths: (2 available, best #2, table default)
   Advertised to update-groups:
      2
   Refresh Epoch 2
   65501
     3.3.3.3 (metric 131072) from 3.3.3.3 (3.3.3.3)
       Origin IGP, metric 0, localpref 100, valid, internal
       rx pathid: 0, tx pathid: 0
   Refresh Epoch 3
   65501
     1.1.1.1 from 1.1.1.1 (1.1.1.1)
       Origin IGP, metric 0, localpref 100, valid, external, best
       rx pathid: 0, tx pathid: 0x0
