Функция Root Guard и STP

Создана 18.03.2025
Отредактирована 12.05.2025
Root Guard - это функция, которая может быть включена на любом некорневом порту коммутатора. Она защищает порт от изменения на корневой в ответ на получение более высокого уровня BPDU. Если порт получает такой BPDU, то порт переходит в состояние, несовместимое с правами root, пересылка данных невозможна. Если BPDU перестанут отправляться в порт, порт вернётся в состояние пересылки, в котором он находился ранее.
На рис. 1 представлены 3 коммутатора, где sw1 корневой, также у всех коммутаторов определены роли интерфейсов, видим и направление кадров BPDU STP, посмотрим более подробно роли интерфейсов до атаки злоумышленником в примере 1.
Рис. 1. Роли интерфейсов до атаки злоумышленником

claiming [ˈkleɪmɪŋ] претендующий

Пример 1. Роли интерфейсов на коммутаторах до атаки


sw1#show spanning-tree vlan 10

VLAN0010
  Spanning tree enabled protocol ieee
  Root ID    Priority    32778
             Address     a40c.c392.1180
             This bridge is the root
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

  Bridge ID  Priority    32778  (priority 32768 sys-id-ext 10)
             Address     a40c.c392.1180
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec
             Aging Time  300 sec

Interface           Role Sts Cost      Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Gi0/1               Desg FWD 4         128.49   P2p
Gi0/2               Desg FWD 4         128.50   P2p


sw2#show spanning-tree vlan 10

VLAN0010
  Spanning tree enabled protocol ieee
  Root ID    Priority    32778
             Address     a40c.c392.1180
             Cost        4
             Port        49 (GigabitEthernet0/1)
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

  Bridge ID  Priority    32778  (priority 32768 sys-id-ext 10)
             Address     c025.5cd6.a180
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec
             Aging Time  300 sec

Interface           Role Sts Cost      Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Fa0/12              Desg FWD 19        128.12   P2p Edge
Gi0/1               Root FWD 4         128.49   P2p
Gi0/2               Altn BLK 4         128.50   P2p


sw3#show spanning-tree vlan 10

VLAN0010
  Spanning tree enabled protocol ieee
  Root ID    Priority    32778
             Address     a40c.c392.1180
             Cost        4
             Port        50 (GigabitEthernet0/2)
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

  Bridge ID  Priority    32778  (priority 32768 sys-id-ext 10)
             Address     a40c.c392.1900
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec
             Aging Time  300 sec

Interface           Role Sts Cost      Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Fa0/13              Desg FWD 19        128.13   P2p Edge
Gi0/1               Desg FWD 4         128.49   P2p
Gi0/2               Root FWD 4         128.50   P2p
Введите команду на sw3 до атаки debug spanning-tree events чтобы посмотреть события изменений топологии STP (чтобы отменить эту команду наберите no debug spanning-tree events). В примере 3 представлены роли интерфейсов после атаки злоумышленником.

sw3#debug spanning-tree events

Пример 2. Cобытия изменения топологии STP во время атаки


sw3#
*Apr 16 13:14:42.219: STP: VLAN0010 heard root 32778-a40c.c391.1180 on Fa0/13
*Apr 16 13:14:42.219:     supersedes 32778-a40c.c392.1180
*Apr 16 13:14:42.219: STP: VLAN0010 new root is 32778, a40c.c391.1180 on port Fa0/13, cost 23
*Apr 16 13:14:42.225: STP: VLAN0010 Topology Change rcvd on Gi0/1
*Apr 16 13:14:42.226: STP: VLAN0010 sent Topology Change Notice on Fa0/13
*Apr 16 13:15:12.223: STP: VLAN0010 Topology Change rcvd on Gi0/1
*Apr 16 13:15:12.223: STP: VLAN0010 sent Topology Change Notice on Fa0/13

supersede [sjuːpəˈsiːd] заменять

Пример 3. Роли интерфейсов на коммутаторах после атаки


sw3#show spanning-tree vlan 10

VLAN0010
  Spanning tree enabled protocol ieee
  Root ID    Priority    32778
             Address     0c06.19d1.0000
             Cost        23
             Port        13 (FastEthernet0/13)
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

  Bridge ID  Priority    32778  (priority 32768 sys-id-ext 10)
             Address     a40c.c392.1900
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec
             Aging Time  300 sec

Interface           Role Sts Cost      Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Fa0/13              Root FWD 19        128.13   P2p
Gi0/1               Desg FWD 4         128.49   P2p
Gi0/2               Desg FWD 4         128.50   P2p


sw1#show spanning-tree vlan 10

VLAN0010
  Spanning tree enabled protocol ieee
  Root ID    Priority    32778
             Address     0c06.19d1.0000
             Cost        27
             Port        49 (GigabitEthernet0/1)
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

  Bridge ID  Priority    32778  (priority 32768 sys-id-ext 10)
             Address     a40c.c392.1180
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec
             Aging Time  300 sec

Interface           Role Sts Cost      Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Gi0/1               Root FWD 4         128.49   P2p
Gi0/2               Desg FWD 4         128.50   P2p


sw2#show spanning-tree vlan 10

VLAN0010
  Spanning tree enabled protocol ieee
  Root ID    Priority    32778
             Address     0c06.19d1.0000
             Cost        27
             Port        52 (GigabitEthernet0/4)
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec

  Bridge ID  Priority    32778  (priority 32768 sys-id-ext 10)
             Address     c025.5cd6.a180
             Hello Time   2 sec  Max Age 20 sec  Forward Delay 15 sec
             Aging Time  300 sec

Interface           Role Sts Cost      Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Fa0/12              Desg FWD 19        128.12   P2p
Gi0/1               Altn BLK 4         128.51   P2p
Gi0/2               Root FWD 4         128.52   P2p
Рис. 2. Роли интерфейсов после атаки злоумышленником
Через какое-то время сетевой инженер замечает изменения в сети. И принимает решение настроить на всех портах доступа всех коммутаторов доступа функцию Root Guard. Ниже приведена команда (spannin-tree guard root) настройки для включения Root Guard на коммутаторе Cisco (sw3):

sw3(config)#interface range FastEthernet 0/1-48
sw3(config-if-range)spanning-tree guard ?
  loop  Set guard mode to loop guard on interface
  none  Set guard mode to none
  root  Set guard mode to root guard on interface

sw3(config-if-range)spanning-tree guard root
sw3(config-if-range)
*Apr 16 15:26:00.098: %SPANTREE-2-ROOTGUARD_CONFIG_CHANGE: Root guard enabled on port fastEthernet0/13
sw3(config-if-range)#end
sw3#
sw3#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
После того, как сетевой администратор настроил функцию Root Guard, злоумышленник снова пытается изменить топологию STP. Посмотрим, что происходит с портом Fa0/13, на стороне атакующего запущен сетевой анализатор.

sw3#
*Mar  1 00:10:59.160: %SPANTREE-2-ROOTGUARD_BLOCK: Root guard blocking port FastEthernet0/13 on VLAN0010.
sw3#
Уведомление в консоли, что порт Fa0/13 заблокирован функцией Root guard в сегменте STP VLAN0010

sw3#show spanning-tree vlan 10 | include Fa0/13
Fa0/13              Desg BKN*19        128.13   P2p *ROOT_Inc
Хотя сам порт остаётся в статусе connected, но индикатор на лицевой панели коммутатора сигнализирует, что порт заблокирован (горит оранжевым цветом).

sw3#show interfaces fastEthernet 0/13 status

Port      Name               Status       Vlan       Duplex  Speed Type
Fa0/13    Attacker           connected    10         a-full  a-100 10/100BaseTX

Порт был заблокирован логически в сегменте STP VLAN0010, но физически он в статусе connected. Если отправить ICMP запросы командой ping c PC2 на PC1, то PC1 будет недоступен (сетевая связность отсутствует).

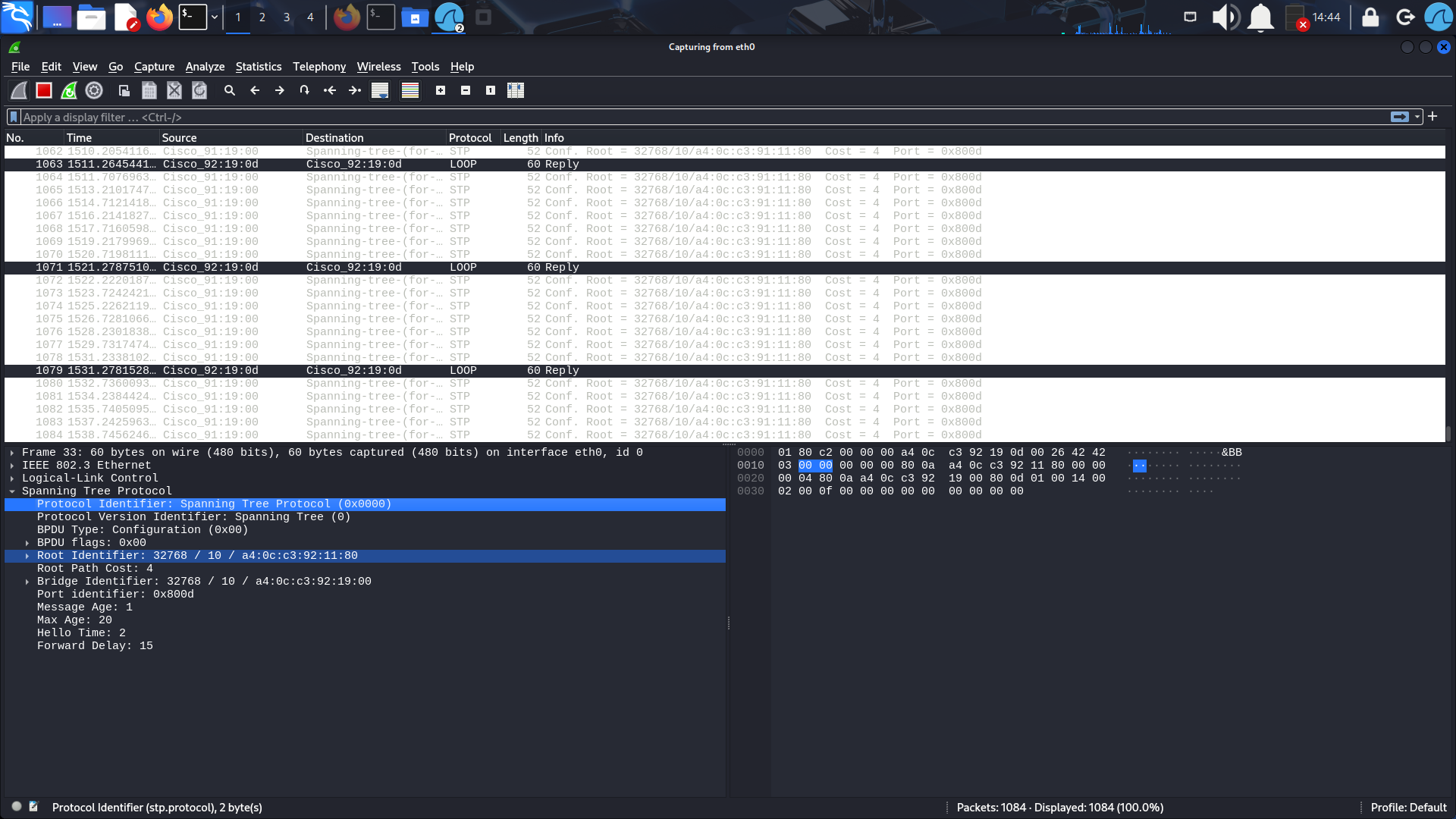

Рис. 3. Сетевой анализатор wireshark на стороне злоумышленика фиксирует трафик STP
После того как атака прекращается, порт автоматически разблокируется

sw3#
*Mar  1 00:55:44.730: %SPANTREE-2-ROOTGUARD_UNBLOCK: Root guard unblocking port FastEthernet0/13 on VLAN0010.
sw3#


sw3#show spanning-tree vlan 10 | include Fa0/13
Fa0/13              Desg FWD 19        128.13   P2p
Обратите внимание, что злоумышленник получает STP BPDU, это нежелательно, так как он анализирует этот трафик. Для этого лучше отменить команду spanning-tree guard root и ввести новую spanning-tree bpdufilter enable, после этого STP BPDU будут фильтроваться, не отправляться и не получать STP BPDU на порт Fa0/13

sw3(config)#interface range FastEthernet 0/1-48
sw3(config-if-range)#no spanning-tree guard root
sw3(config-if-range)#spanning-tree bpdufilter enable
sw3(config-if-range)#end
sw3#
sw3#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
В конечном итоге, для предотвращения атак на STP, настройки на всех портах доступа, должны быть как на порту Fa0/13

sw3#show running-config interface FastEthernet 0/13
Building configuration...

Current configuration : 226 bytes
!
interface FastEthernet0/13
 description Attacker
 switchport access vlan 10
 switchport mode access
 switchport nonegotiate
 no lldp receive
 no cdp enable
 spanning-tree portfast trunk
 spanning-tree bpdufilter enable
end

В данном примере были использованы коммутаторы Cisco Catalyst серии 2960, прошивка:
c2960-lanlitek9-mz.150-2.SE5.bin
